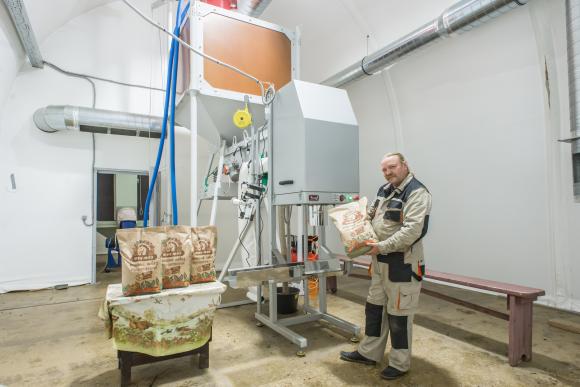

Комплекс фасовки гранул «ДОЗА-5/25»

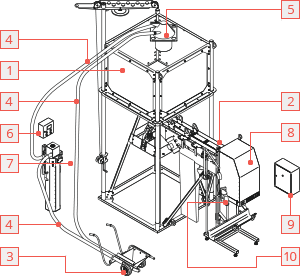

  • 1Емкость приемной тележки
  • 2Транспортный рукав
  • 3Вакуум-фильтр
  • 4Разгрузочный узел
  • 5Бункер
  • 6Электрический пульт управления
  • 7Емкость фасовочной машины
  • 8Инерционный конвейер Крейса
  • 9Машинка для зашивки мешков
  • 10Тканевый фильтр

Комплекс фасовки гранул «ДОЗА-5/25» предназначен для пневматического транспортирования, временного хранения, рассеивания и расфасовки гранулированных продуктов, таких как древесные пеллеты ГОСТ Р 55114-2012, органические удобрения, корма для животных и т.п. в открытые мешки из бумаги и комбинированных материалов ГОСТ 2226-2013, а так же мешки из полимерных пленок ГОСТ Р 51720-2001.

Основные технические характеристики комплекса

Параметры Значения
Габаритные размеры (L×B×H), мм 5498×1998×4828*
Масса, кг, не более 3100
Производительность, мешков/час, до 360**
Массовая доля влаги гранулята W-%, не более 15
Содержание в грануляте мелкой фракции <3.15 мм, %, не более 2.5
Давление сжатого воздуха, МПа 0,2… 0,6
Расход сжатого воздуха, литр/мин, не более 20
Объем удаляемого запыленного воздуха, м3/мин, не менее 600
Наибольший предел дозирования (НПД), кг 25
Наименьший предел дозирования (НмПД), кг 5
Объем бункера «БВП», л 3300
Напряжение электросети, В 380
Установленная мощность, кВт 3,1

*Габаритные размеры указаны без учета электрического пульта и шкафа
** Для некоторых видов гранул. Требуется уточнение

Комплекс состоит из бункера «БВП-3300», инерционного конвейера Крейса, приемной тележки, комплекта рукавов, разгрузочного узла, электрического пульта управления, вакуум-фильтра, фасовочной машиной «ДОЗА» с электрическим шкафом и мешкозашивочной машинкой на поворотной стойке.

Фасовка гранул на комплексе «ДОЗА-5/25»

Процесс расфасовки гранулированных продуктов выглядит следующим образом: гранулят от другого технологического оборудования, например ленточного конвейера, поступает в емкость приемной тележки пневмотранспорта «ВОРОНКА» (1) откуда по транспортному рукаву (2) под действием разряжения создаваемого вакуум-фильтром (3) направляется в разгрузочный узел (4) подвешенный над бункером «БВП-3300» (5). Режим работы вакуум-фильтра, повторно-кратковременный. Время работы электродвигателя вакуум-фильтра, как и длительность паузы между его включениями задается реле времени, смонтированном в электрическом пульте управления (6). После остановки работы электродвигателя вакуум-фильтра, клапан разгрузочного узла автоматически открывается и гранулят ссыпается в бункер «БВП-3300». При последующем включении электродвигателя вакуум-фильтра клапан разгрузочного узла закрывается и гранулят засасывается в его корпус.

После наполнения бункера «БВП-3300», можно начинать фасовку гранулята в потребительскую тару. Оператор запускает цикл загрузки гранулята в весовую емкость фасовочной машиной «ДОЗА» (7), при этом текущий вес отображается на дисплее весоизмерительного преобразователя. Из бункера «БВП-3300» в фасовочную машину «ДОЗА» гранулят транспортируется инерционным конвейером Крейса (8), оснащенного просеивающей решеткой, на поверхности которой происходит отделение мелких включений.

Для увеличения скорости с сохранением требуемой точности взвешивания, основная порция гранулята загружается в весовую емкость фасовочной машины «ДОЗА» в режиме «ГРУБО» большим потоком, а досыпка осуществляется в режиме «ТОЧНО» малым потоком.

По достижению заданного веса происходит автоматическая остановка инерционного конвейера Крейса, при этом фасовочная машина «ДОЗА» с отвешенной порцией гранулята переходит в режим ожидания. Для отгрузки порции гранулята оператору необходимо одеть пустой мешок на патрубок выдачи, и нажать пружинный шток включателя, при этом происходит открытие конусного клапана. После отгрузки порции гранулята, конусной клапан автоматически закрывается, запуская следующий цикл взвешивания. Время, в течение которого происходит набор заданного веса, оператор может использовать для зашивки мешков машинкой (9) и их укладки на транспортные поддоны.

Благодаря встроенному вентилятору во время работы фасовочной машины «ДОЗА» в ее корпусе создается разряжение воздуха, что позволяет избежать запыления рабочего места оператора. Уловленная пыль собирается в тканевом фильтре (10).

Стоимость оборудования

Комплекс фасовки гранул «ДОЗА-5/25» 997 000 р. с НДС.
Комплекс фасовки гранул «ДОЗА-5/25» (без пневмотранспорта) 788 000 р. с НДС.
